Tillbehör för frekvensomriktare

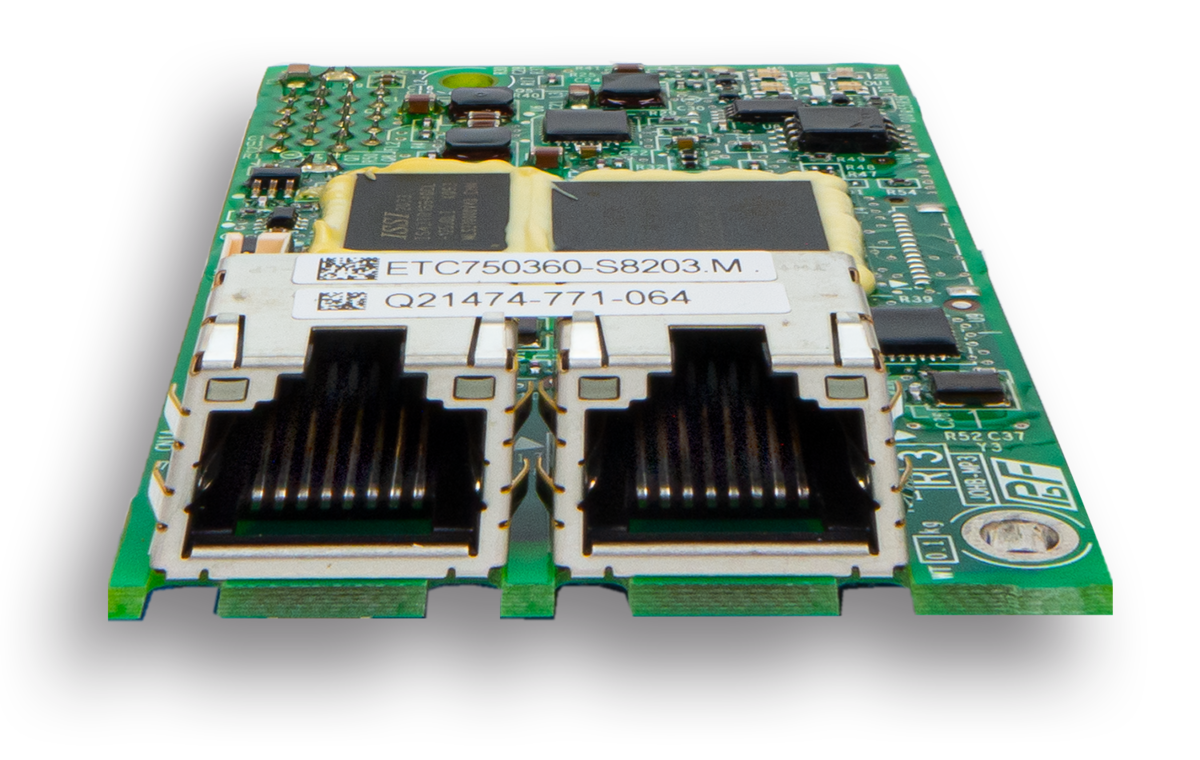

Ethernet-alternativ med flera protokoll - JOHB-SMP3

Tillvalskortet Multi-Protocol Ethernet (JOHB-SMP3) är ett tillvalskort för Yaskawas frekvensomriktare som innehåller flera Ethernet-protokoll.

Protocol	Logo	Kompatibla drivsystem
BACnet/IP		GA700, GA500 [JOHB-GA50 required], HV600
EtherCAT		A1000, D1000, R1000, U1000 CR700, GA700, GA500 [JOHB-GA50 required]
EtherNet/IP		A1000, D1000, R1000, U1000 CR700, GA700, GA500 [JOHB-GA50 required], HV600
ProfiNet		A1000, U1000 CR700, GA700, GA500 [JOHB-GA50 required], HV600
Modbus TCP/IP		A1000, D1000, R1000, U1000 CR700, GA700, GA500 [JOHB-GA50 required], HV600
MECHATROLINK-4		GA500 [JOHB-GA50 required]

CANopen - SI-S3, SI-S3/V

Använd dessa manualer för att installera och konfigurera ditt optionskort så att det fungerar i ett CANopen-nätverk.

CC-Link - SI-C3, SI-C3/V

Använd dessa manualer för att installera och konfigurera ditt optionskort så att det fungerar i ett CC-Link-nätverk.

DeviceNet - SI-N3, SI-N3/V

Använd dessa manualer för att installera och konfigurera tillvalskortet så att det fungerar i ett DeviceNet-nätverk.

EtherCAT - SI-ES3, SI-ES3/V

Använd dessa manualer för att installera och konfigurera ditt optionskort så att det fungerar i ett EtherCAT-nätverk.

Ethernet/IP - SI-EN3, SI-EN3/V, SI-EN3D, SI-EN3D/V

Använd dessa manualer för att installera och konfigurera tillvalskortet så att det fungerar i ett EtherNet/IP-nätverk och EDS-filerna för att konfigurera tillvalskortet i ett EtherNet/IP-nätverk.

MECHATROLINK-II - SI-T3, SI-T3/V

Använd dessa manualer för att installera och konfigurera ditt optionskort så att det fungerar i ett MECHATROLINK-II-nätverk.

MECHATROLINK-III - SI-ET3, SI-ET3/V

Använd dessa manualer för att installera och konfigurera ditt optionskort så att det fungerar i ett MECHATROLINK-III-nätverk.

Modbus TCP/IP - SI-EM3, SI-EM3/V, SI-EM3D, SI-EM3D/V

Använd dessa manualer för att installera och konfigurera tillvalskortet så att det fungerar i ett Modbus TCP/IP-nätverk.

Powerlink - SI-EL3, SI-EL3/V

Använd dessa manualer för att installera och konfigurera ditt optionskort så att det fungerar i ett Powerlink-nätverk.

PROFIBUS-DP - SI-P3, SI-P3/V

Använd dessa manualer för att installera och konfigurera tillvalskortet så att det fungerar i ett PROFIBUS-DP-nätverk

PROFINET - SI-EP3, SI-EP3/V

Använd dessa manualer för att installera och konfigurera ditt optionskort så att det fungerar i ett PROFINET-nätverk.

Analoga och digitala in- och utgångar

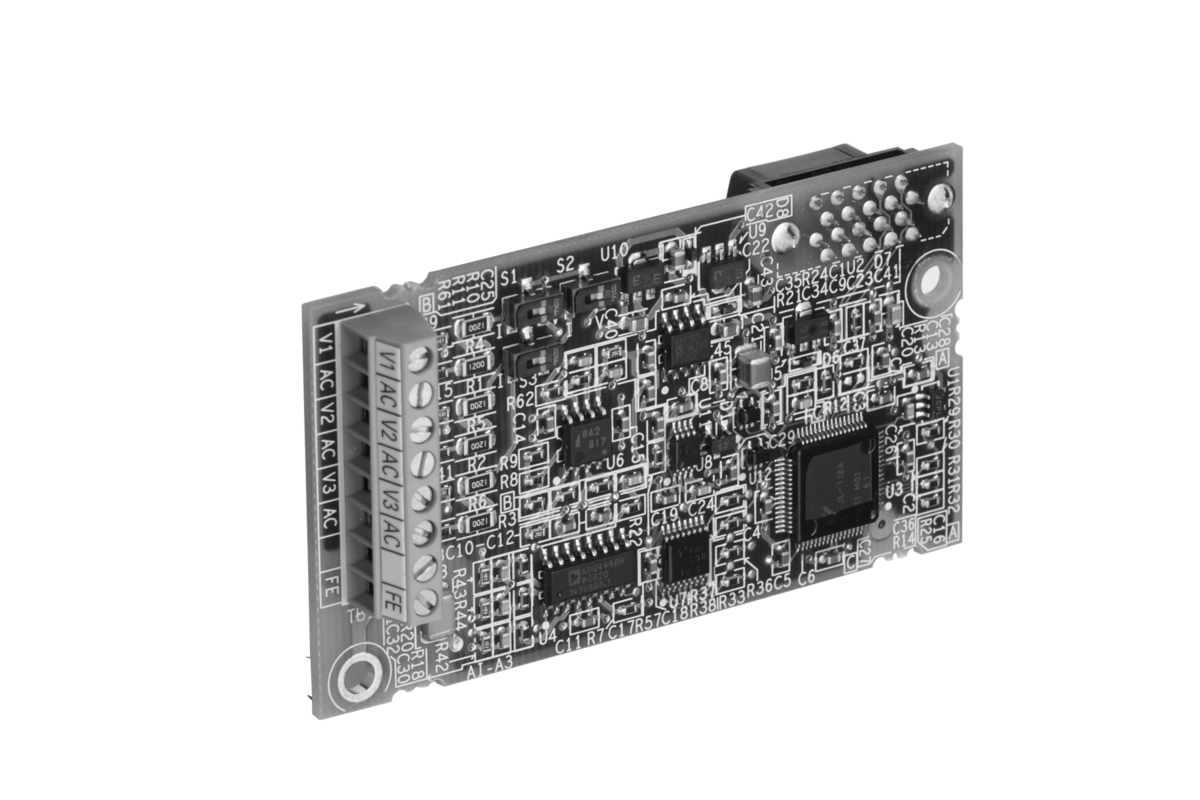

AI-A3 gör det möjligt att mata in en högupplöst analog signal till frekvensomriktaren. Optionskortets terminaler kan konfigureras på två sätt. Separata funktioner för varje terminal: Använd de multifunktionella analoga ingångsterminalerna på optionskortet istället för frekvensomriktarens analoga ingångsterminaler för en signal med högre upplösning. Kombinerad ingång: Frekvensomriktaren adderar alla signaler som matas in på optionskortets terminaler för att skapa frekvensreferensen.

AO-A3 utökar antalet analoga utgångar som används för att övervaka frekvensomriktarens prestanda (utgångsfrekvens, utgångsström, etc.). Kanalfunktionernas förstärkning och bias kan enkelt justeras med hjälp av frekvensomriktarens parametrar.

DI-A3 används för att ställa in hastighetsreferensen med hjälp av binärt kodade digitala ingångar.

DO-A3 utökar antalet digitala utgångar som används för att övervaka frekvensomriktarens driftstatus (larmsignaler, nollhastighetsdetektering, etc.). Detta optionskort ger 8 utgångar: 6 fotokopplingsutgångar och 2 reläutgångar.

PG boards

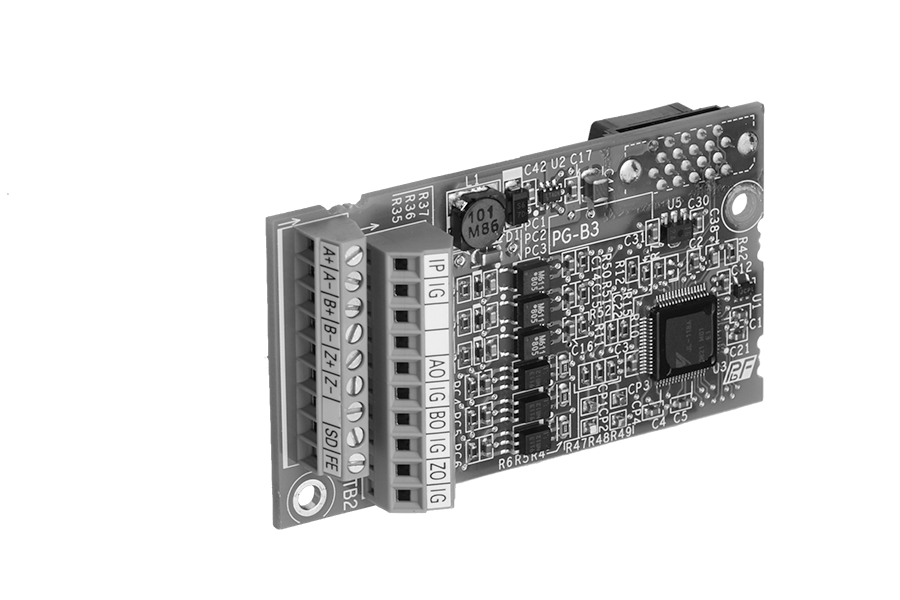

Genom att installera tillvalskortet PG-B3 i en frekvensomriktare kan frekvensomriktaren läsa en återkopplingssignal från en pulsgenerator (PG på 50 kHz) som är ansluten till motorn. PG-signalen informerar frekvensomriktaren om alla små variationer i belastningen och ger frekvensomriktaren de data som krävs för att styra utgångsfrekvensen så att hastigheten hålls konstant med hög noggrannhet.

Med PG-RT3-alternativet kan användaren ansluta en resolver som uppfyller Yaskawas specifikationer, t.ex. TS2640N321E64 från Tamagawa Seiki Co., Ltd. Detta tillval underlättar återkoppling av motorvarvtal till frekvensomriktaren och drar nytta av Closed Loop Vector-styrning för PM-motorer. Tillvalet ökar styrningens noggrannhet och prestanda.

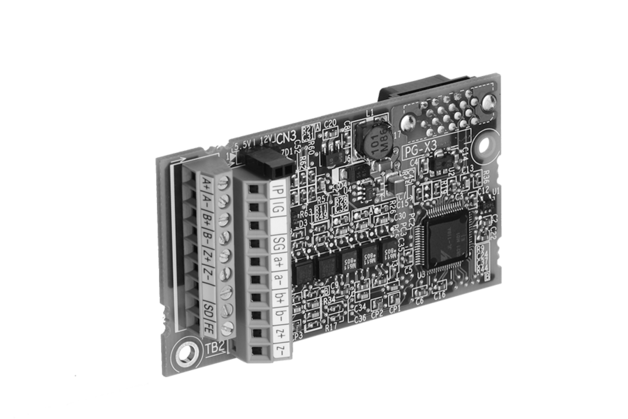

Genom att installera tillvalskortet PG-X3 i en frekvensomriktare kan frekvensomriktaren läsa en återkopplingssignal från en pulsgenerator (PG på 300 kHz) som är ansluten till motorn. PG-signalen informerar frekvensomriktaren om alla små variationer i belastningen och ger frekvensomriktaren de data som krävs för att styra utgångsfrekvensen så att hastigheten hålls konstant med hög noggrannhet.

LED- och LCD-operatör

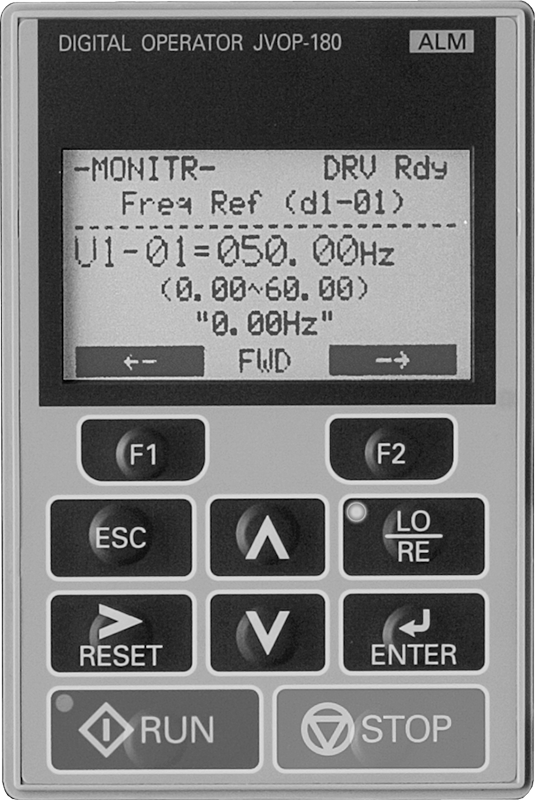

JVOP-180 LCD Operator gör att frekvensomriktaren kan manövreras från en fjärrplats upp till 3 meter och har en alfanumerisk LC-display med 16 tecken, 5 rader och flera språk. Användaren kan se parameterbeskrivningar och parameternummer, vilket gör det enkelt att göra ändringar utan att behöva läsa en manual.

JVOP-182 LED Operator gör att frekvensomriktaren kan manövreras från en fjärrplats upp till 3 meter.

LCD-knappsatsen KPLCA04 är standard med GA700 och CR700, och kan fjärrmonteras med hjälp av en av panelmonteringssatserna. Den kan också fästas direkt på GA500 med hjälp av en adaptersats.

LCD-knappsatsen KPLCC04 har Bluetooth-stöd och är lämplig för GA700 och CR700, och kan fjärrmonteras med hjälp av en av panelmonteringssatserna. Den kan också fästas direkt på GA500 med hjälp av en adaptersats.

LED-knappsatsen KPLEA04 kan fjärrmonteras med hjälp av en av panelmonteringssatserna.

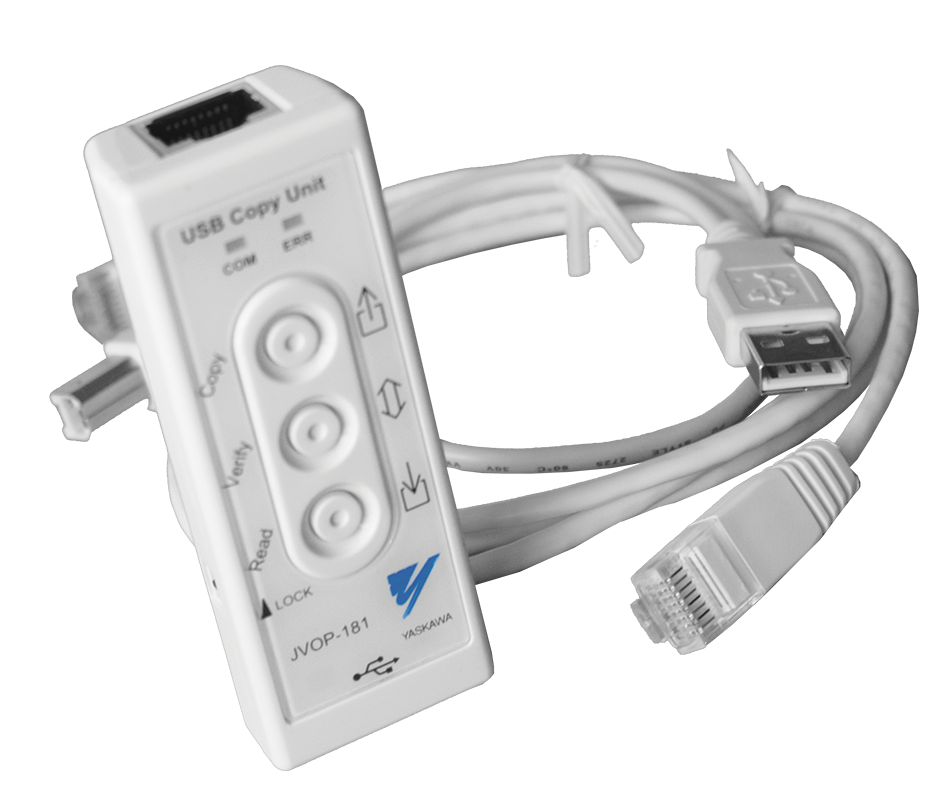

USB-kopieringsenhet - JVOP-181

Gör det möjligt att ansluta en frekvensomriktare i 1000-serien till USB-porten på en PC. Kan läsa, kopiera och verifiera enhetens parameterinställningar från en enhet till en annan liknande enhet.
